В связи с регулярным обновлением модельного ряда, станки могут отличаться от представленных на сайте

Станок по металлу Wattsan Hard 4020 для резки листа

Рабочее поле
2000х4000 мм
Тип излучателя
IPG
Мощность лазера
3 000 - 20 000 Вт
Макс. скорость перемещения

Калькулятор лазерной резки металла

120 м/мин
Все характеристики

Сервис № 1 в России

Цена

Цена по запросу

Описание Wattsan Hard 4020 для резки листа

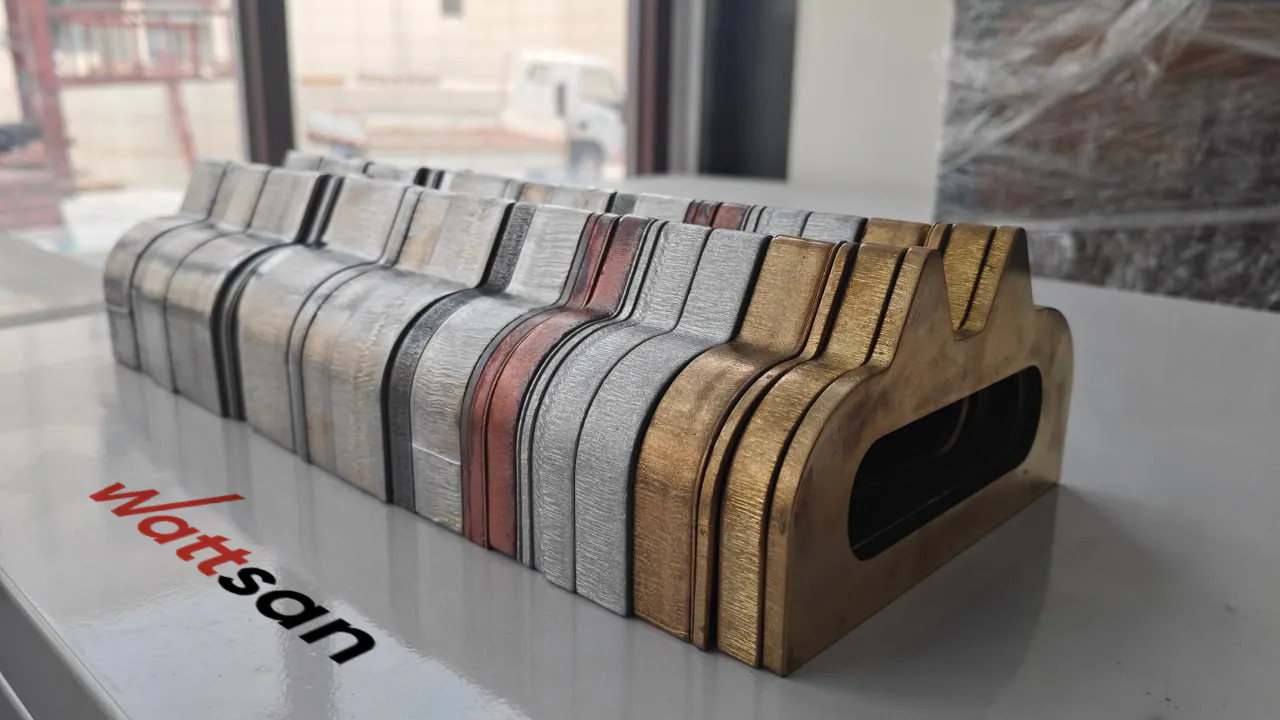

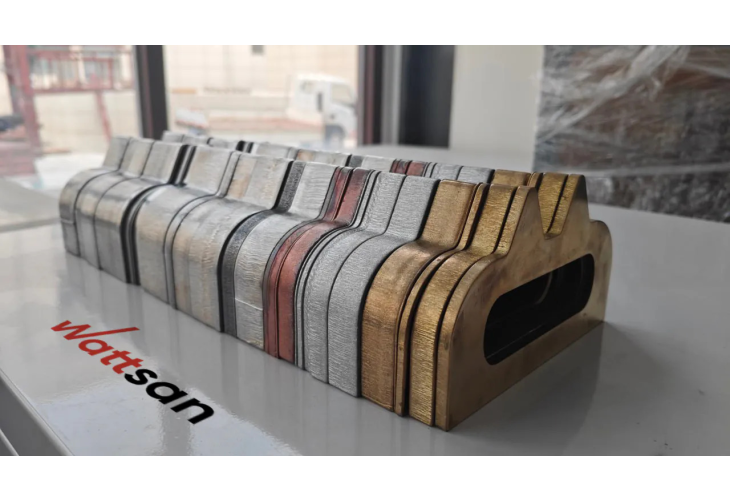

Гибкость в выборе толщин и материалов

Гибкость в выборе толщин и материалов

Станок Wattsan 4020 HARD с рабочим полем 4000 мм×2000 мм это новая линейка высокотехнологичных станков Wattsan c лазерными излучателями мощностью от 3 кВт до 20 кВт.

Вся силовая конструкция, система управления, качество сборки, а также излучатель IPG №1 в мире, устанавливают высокую планку в отношении производительности, точности и надежности станков Wattsan Hard.

Ускорение 1,5G позволяет резать детали со скоростью до 120 м/мин с точностью ±0.02 мм/мин. Станок обрабатывает готовые изделия толщиной до 60 мм.

Станок отличается высокой окупаемостью, является оптимальным решением для малых и средних производств.

Лучшее решение в своем классе

Станок оборудован новейшими технологиями в сочетании с мощной конструкцией, продуманными кинетическими узлами, а также простым и удобным управлением.

Серия Wattsan Hard отличается полностью закрытой конструкцией с внутренней фильтрацией воздуха. Усиленной станиной 15-18 мм, тройной защитой рамы станка от воздействия лазерного луча в процессе работы.

Мощная ось Z диаметром 25 мм ( у других станков диаметр 15 мм) оснащается лазерной головой премиального класса Precitec, специально для резки толстого металла с мощностью излучателей свыше 3 кВт.

На станке в стандартной комплектации реализованы две камеры:

  • одна направлена на слежение за сменой столов;
  • вторая направлена на наблюдение за работой внутри станка.

Позволяет осуществлять серийную резку металла в режиме 24/7.

Сила бренда WATTSAN — накопленный опыт и технологии

Сила бренда WATTSAN — накопленный опыт и технологии

Описание преимуществ Wattsan Hard 4020 для резки листа

Высокий запас прочности

Высокий запас прочности

Рамы Wattsan Hard сконструированы по современным технологиям, их главная задача — не допускать вибрации при работе на рассчитанных скоростях и ускорениях. Термообработанное стальное основание Wattsan Hard с ребрами жесткости, имеет толщину металла 15-18 мм, что обеспечивает «неубиваемость» рамы и срок службы от 10 лет и более.

Середина платформы соединена пластиной толщиной 30 мм, для усиления несущей способности станка.

Поверхность рамы дополнительно защищена специальным графитовым и керамическим покрытием, а также медными пластинами, чтобы предотвратить деформацию станины от теплового воздействия лазерного луча.

На станках Wattsan серии Hard по оси Z реализована ШВП диаметром 25 мм (на других аналогичных станках диаметр оси не превышает 15 мм).
Усиленная ШВП дает дополнительный запас прочности станку, диаметр 25 мм также увеличивает коэффициент редукции, и скорость движение лазерной головы вверх и вниз.

Усиленная ось Z

Косозубые рейки идут вдоль станка параллельно направляющим и участвуют в движении портала.

На наших станках стоят рейки Lean В2. Они монтируются роботом, что минимизирует погрешности, и помогают станку выдерживать нагрузки на требуемой скорости.

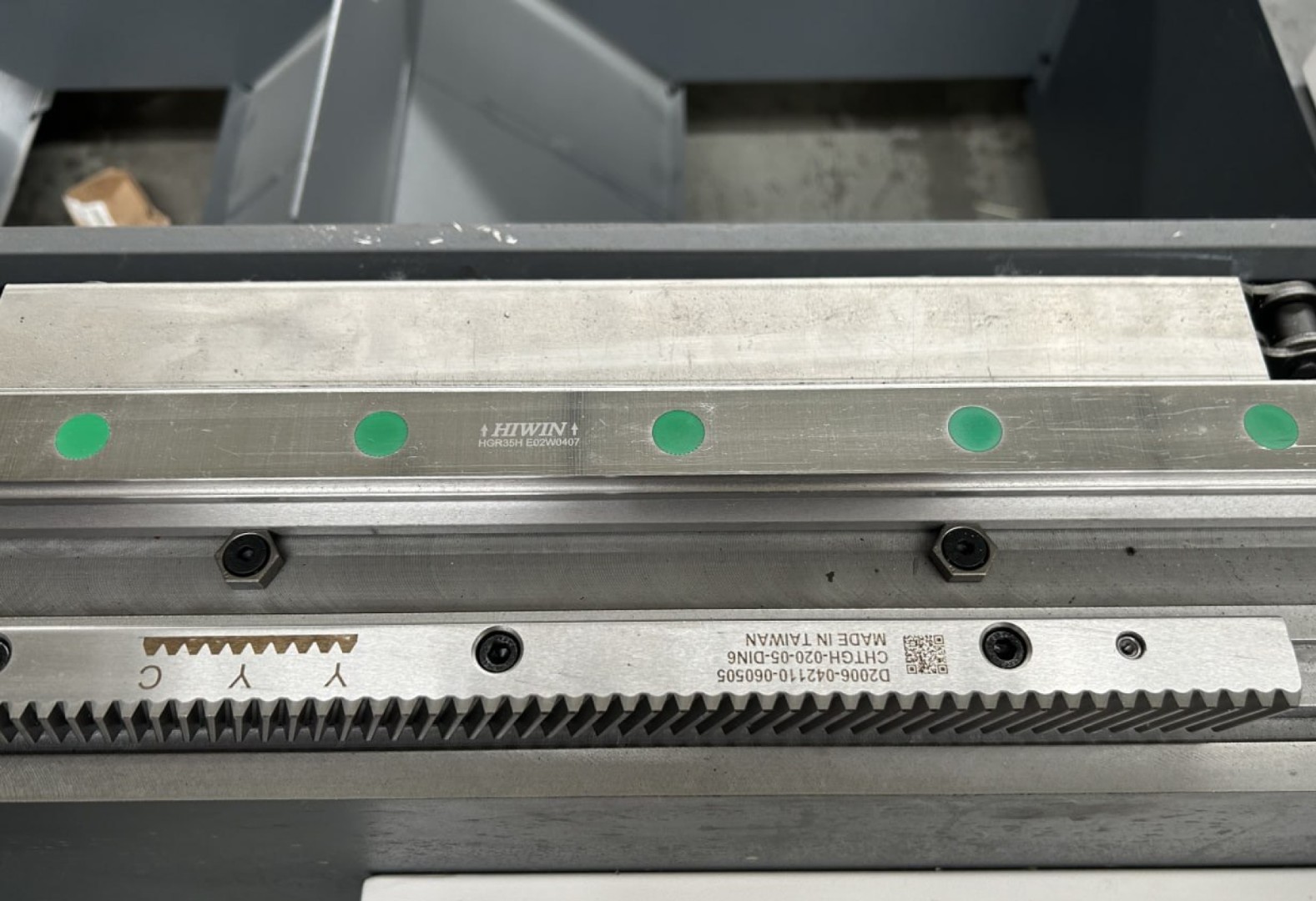

Перемещение лазерной головки осуществляется по линейным направляющим Hiwin (Тайвань). Они отвечают всем международным и европейским стандартам и производятся с непрерывным контролем качества.

Линейные направляющие HIWIN имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.



Косозубые рейки и направляющие

При интенсивной работе металлорезов на направляющих скапливается масло, что приводит к его попаданию на листы металла и грязи в рабочей зоне станка.

На станках Wattsan Hard реализован слив масла с направляющих в специальную емкость, что позволяет упредить возможные поломки, а также соблюсти чистоту на производстве.

Удаление излишков масла

Отдельные преимущества Wattsan Hard 4020 для резки листа

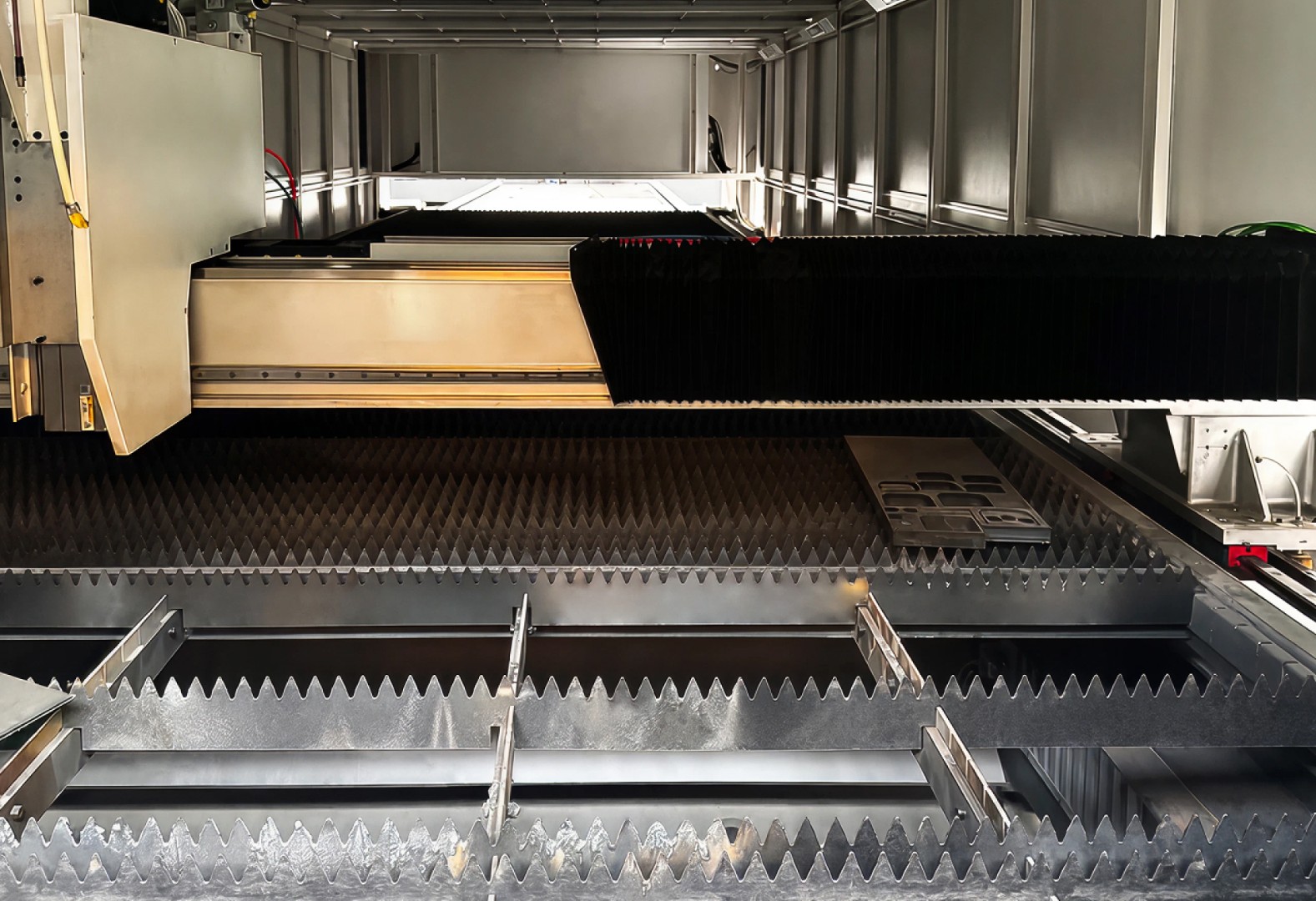

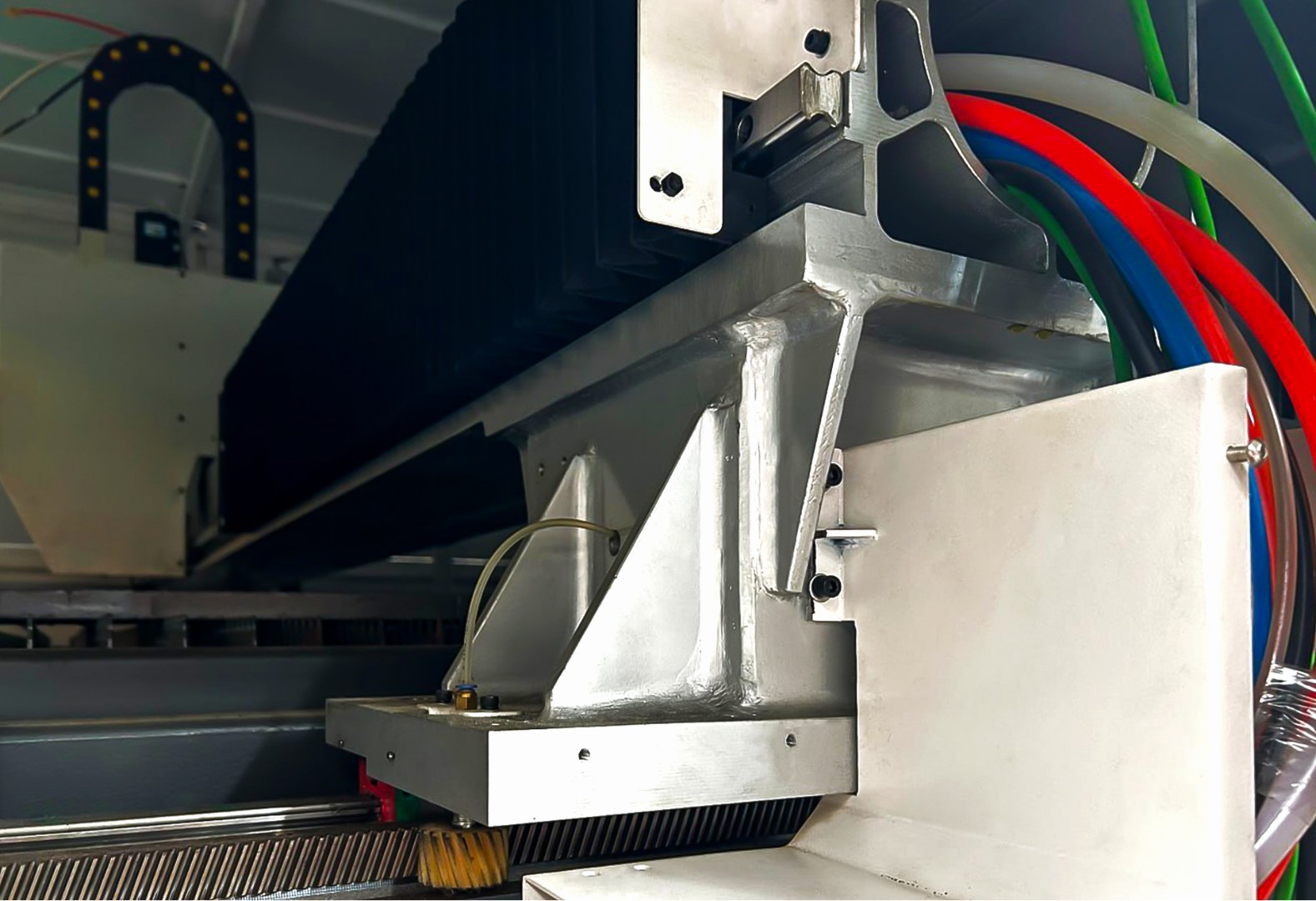

Портал станка
Wattsan Hard 4020 для резки листа

  • Наибольшим нагрузкам в процессе эксплуатации подвержен портал станка. Портал на станке Wattsan изготовлен из алюминия.

    Алюминиевый портал сверх большого сечения — это хорошая твердость, жесткость при легком весе, а также устойчивость к коррозии и окислительным процессам.

Портал станка
  • Благодаря алюминиевому порталу и точно рассчитанной нашими инженерами конструкции, станок полностью  застрахован от деформаций и поломок.

    Вся инерция алюминиевого портала гасится и не вызывает никаких колебаний станка во время работы.

    Все это гарантирует долгий срок и безаварийную работу

Движущая сила станка

  • Серводвигатели Mitsubishi

    В наших лазерных станках по металлу используются японские двигатели Mitsubishi.

    Mitsubishi компактные силовые двигатели, зарекомендовавшие себя на международном рынке ЧПУ оборудования благодаря своим отличным эксплуатационным характеристикам:

    • облегченный дизайн;
    • в 2 раза увеличенный запас надежности;
    • минимальные вибрации;
    • ускорение до 2G;
    • простота в обслуживании и легкость замены.

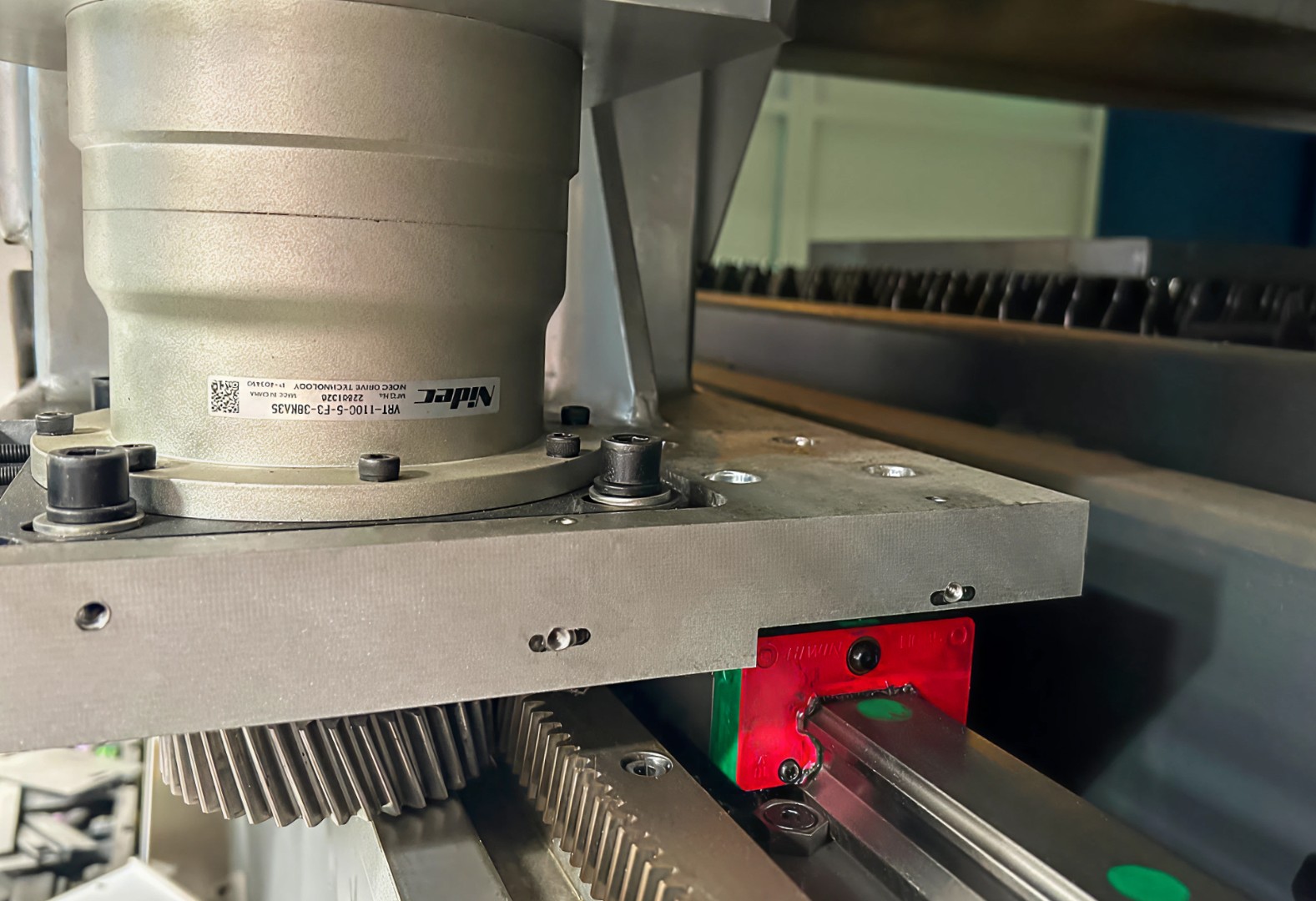

  • Двигатель Mitsubishi  редуктор Shimpo

    Редуктор распределяет крутящий момент от серводвигателя и передает его на косозубую шестерню, что приводит в действие ход портала.

Движущая сила станка

Отдельные преимущества Wattsan Hard 4020 для резки листа

Скорость и ускорение станка
Wattsan Hard 4020 для резки листа

  • Лазерный станок Wattsan Hard имеет скорость холостого перемещения 120 м/мин, ускорение 1,5 G

    Если рассматривать два станка с одинаковой скоростью 100 м/мин и ускорениями 0,5 G и 1 G, то станок с ускорением 1 G будет резать в 2 раза быстрее, чем станок с 0,5 G.



Скорость и ускорение станка
  • В т. ч. благодаря своим скоростным характеристикам станки Wattsan Hard занимают лидирующие позиции среди аналогов по производительности и экономичности.

    ускорение-cкорость-мощность двигателя

    Наши менеджеры подберут нужный вариант, в зависимости от ваших производственных задач

Описание преимуществ Wattsan Hard 4020 для резки листа

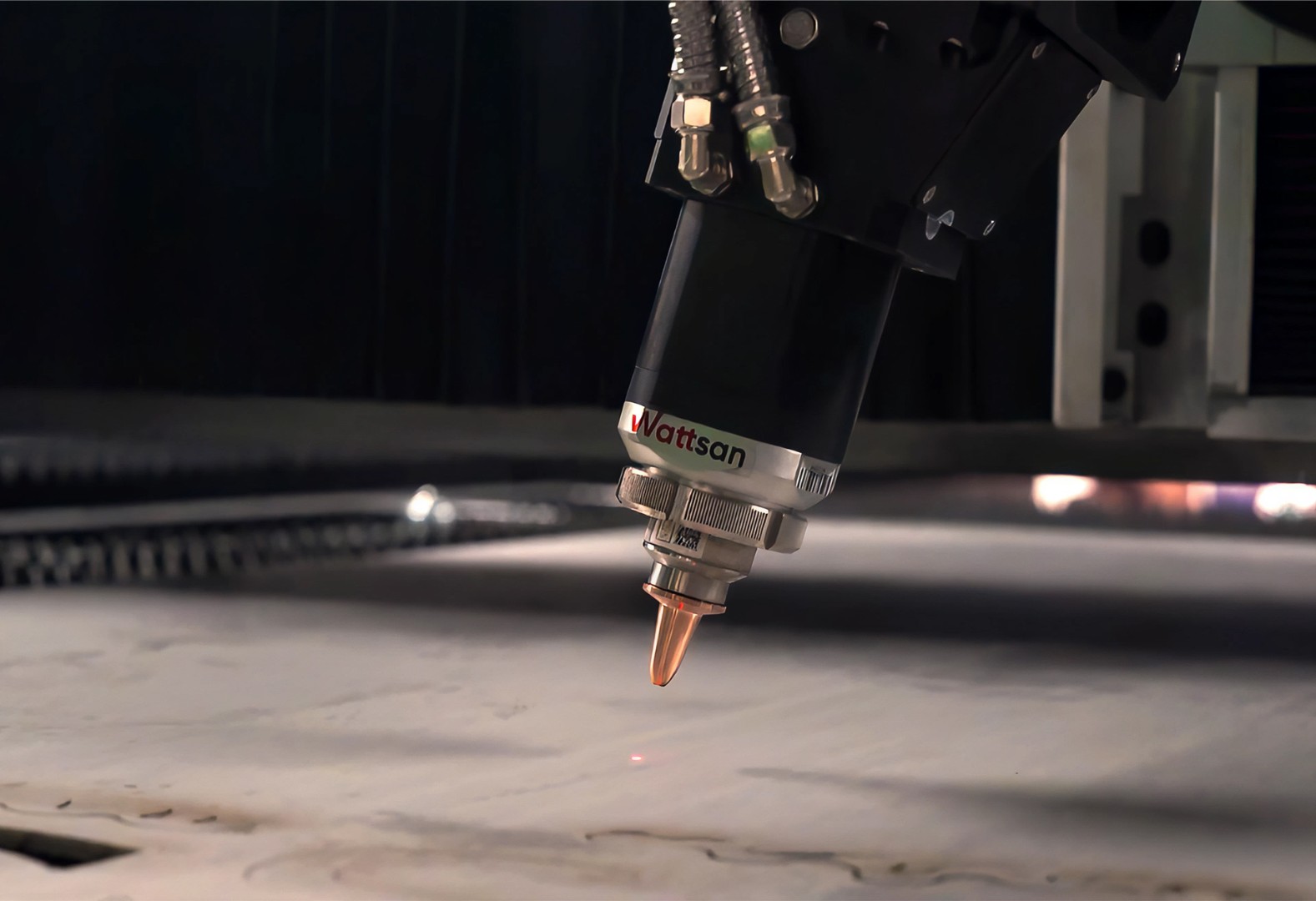

Безупречное качество кромки

Безупречное качество кромки

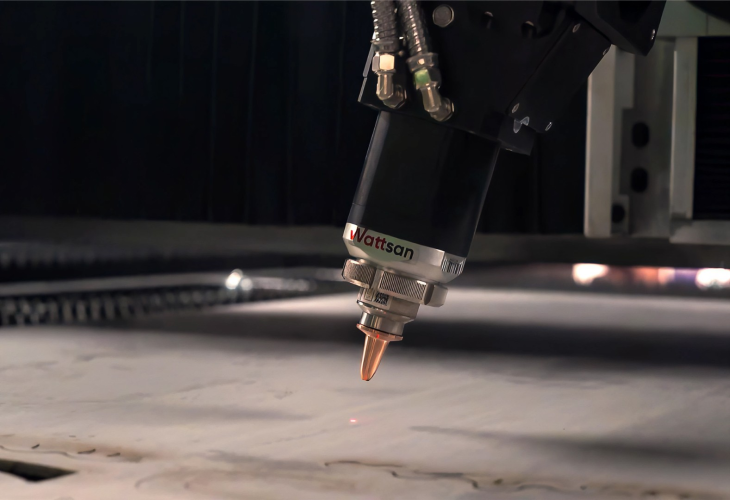

Станки серии Wattsan Hard оснащаются лазерной головой Precitec.

Precitec относятся к премиальному уровню комплектующих лазерного станка.

Зарекомендовали себя в использовании для работы со средней и высокой мощностью излучателя от 3 кВт и выше. Обладают повышенным сроком эксплуатации даже под воздействием суровых промышленных условий.

Интегрированные системы датчиков позволяют полностью контролировать процесс обработки.

Встроенные функции автоматического контроля  предотвращают выход лазерной головы из строя, как из-за ошибки настроек станка, так и из-за внешних факторов в процессе резки.

Высокая точность контроля резки!

Преимущества Wattsan Hard 4020 для резки листа

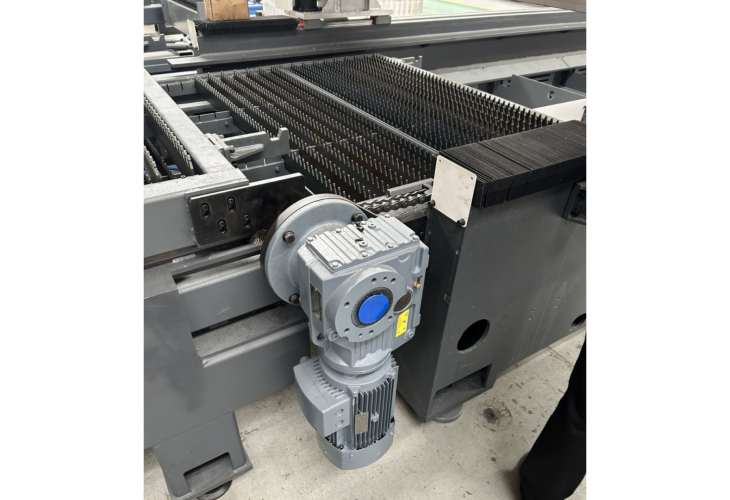

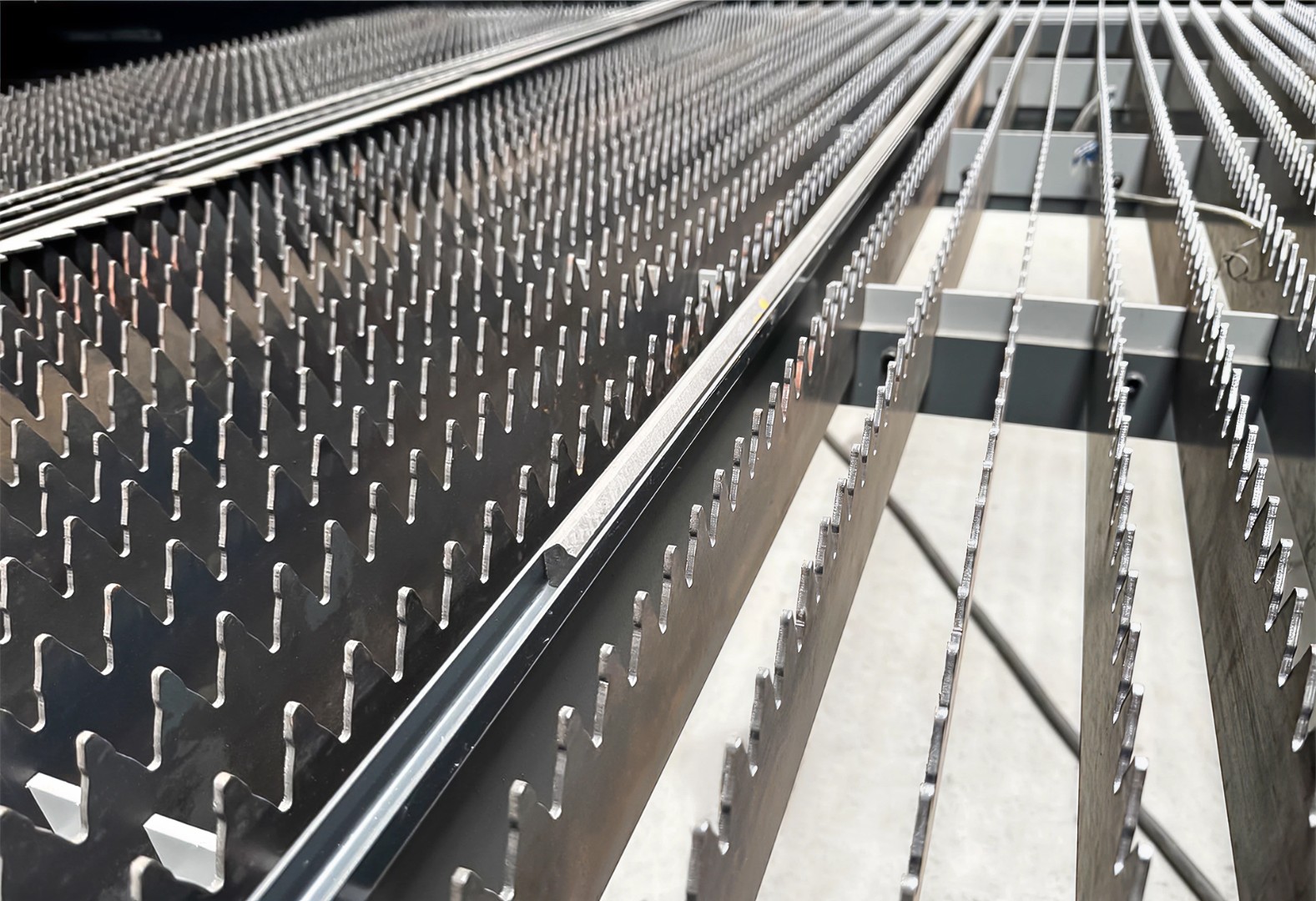

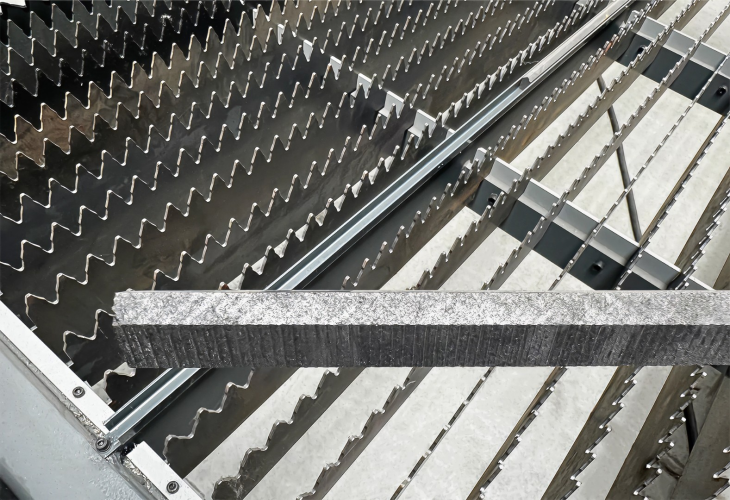

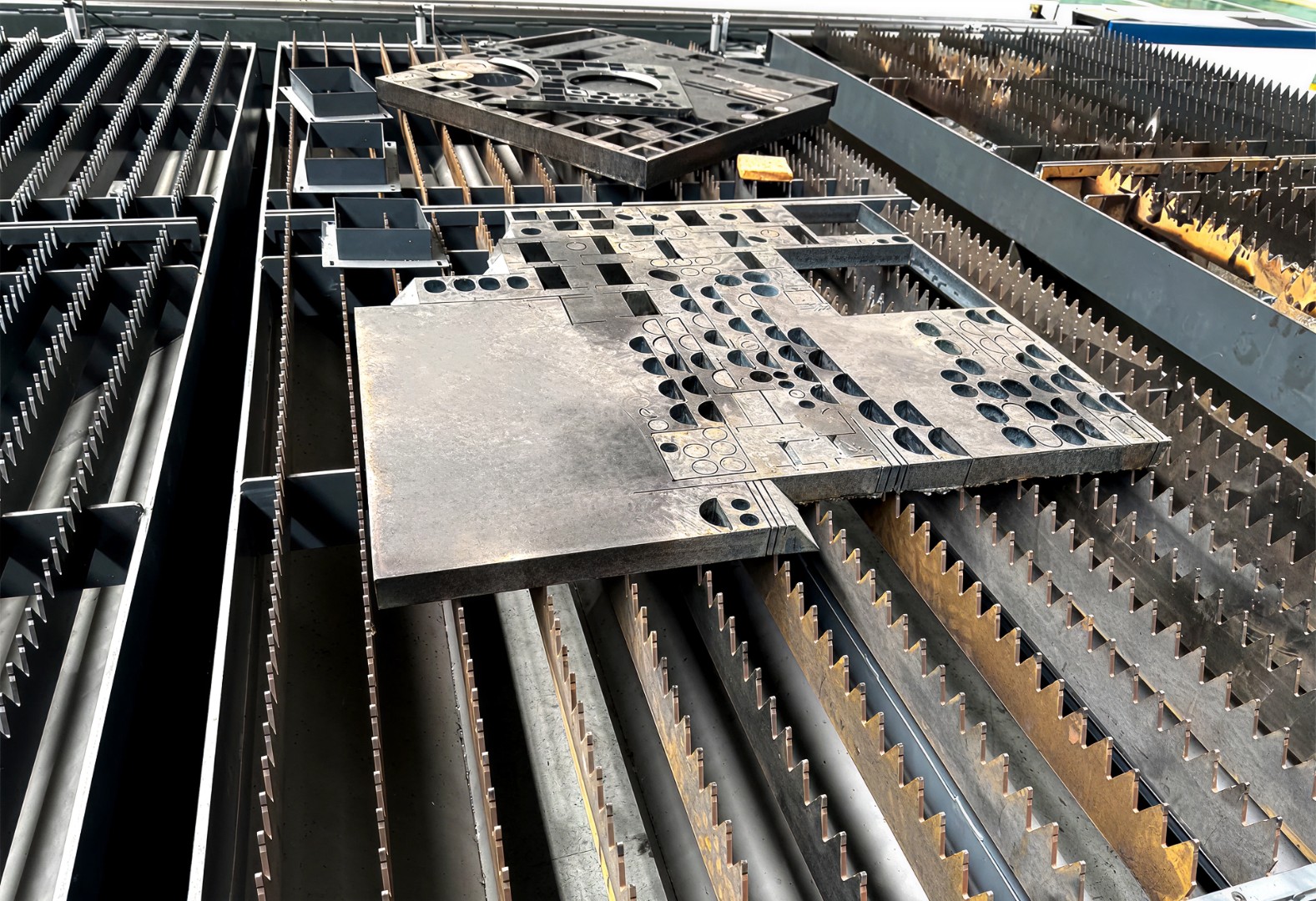

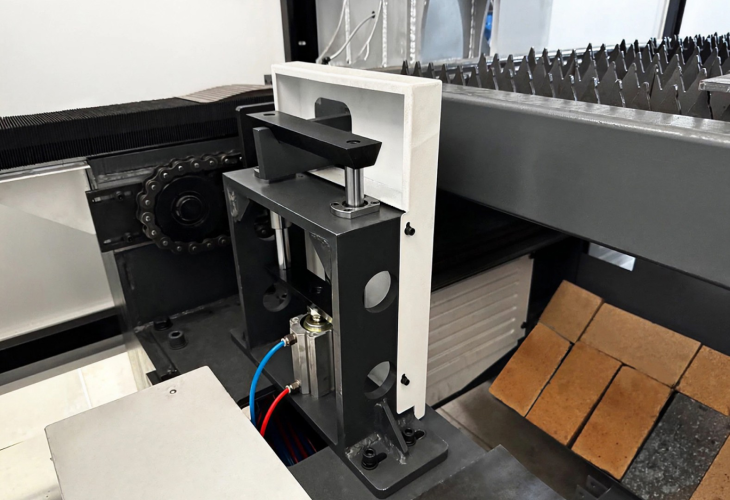

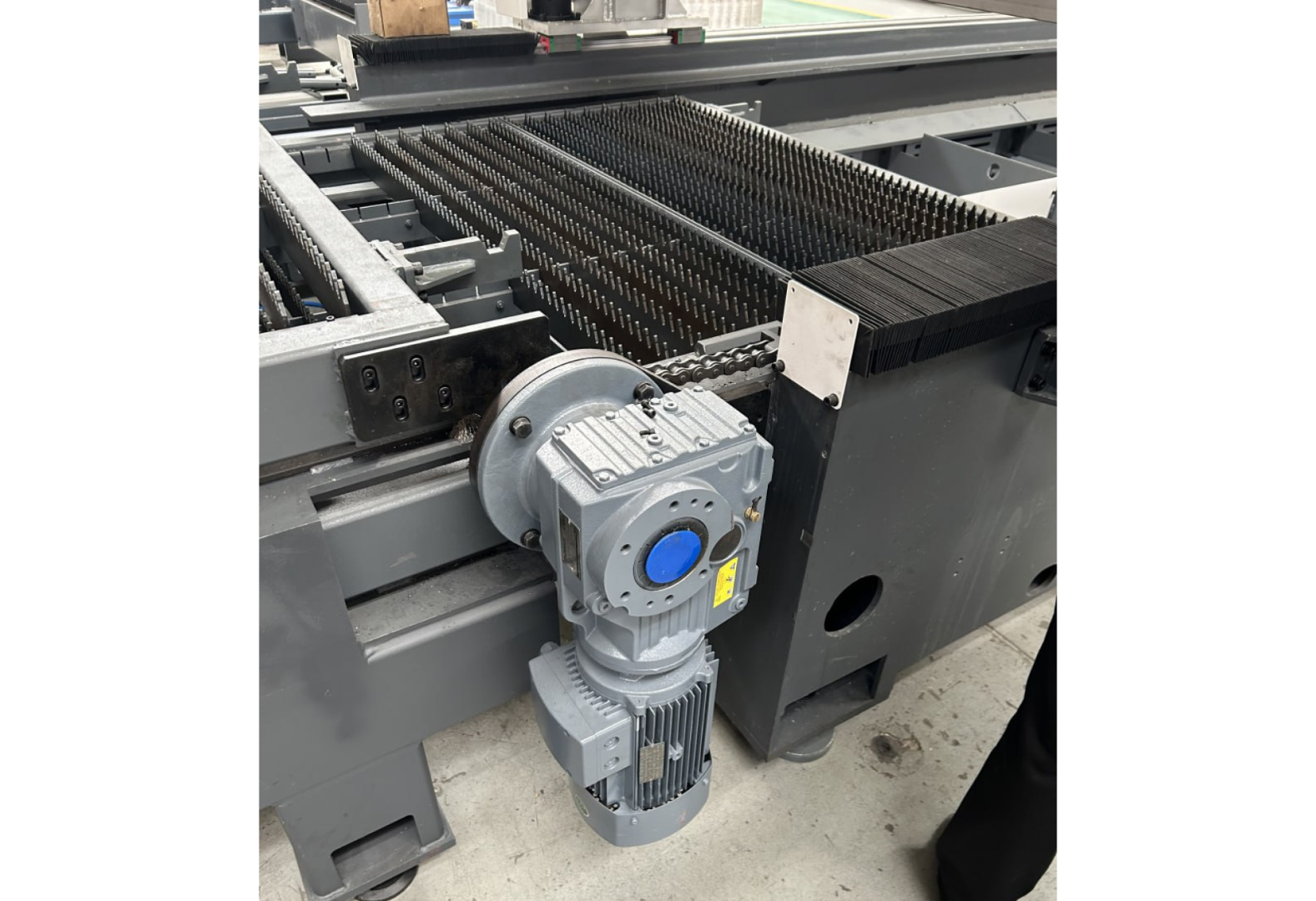

Сменный стол под увеличенную грузоподъемность

Каждая платформа станка поддерживает независимое друг от друга движение (могут одновременно находиться спереди станка, чтобы облегчить последующую очистку внутренних отходов).

Конструкция сменных столов предотвращает дрожание платформ во время движения, пневматические фиксаторы обеспечивает максимальную устойчивость столов во время резки.

Расстояние между верхней и нижней платформами составляет 70 мм, что позволяет избежать столкновений при смене верхней и нижней платформ, вызванных смещением заготовок.

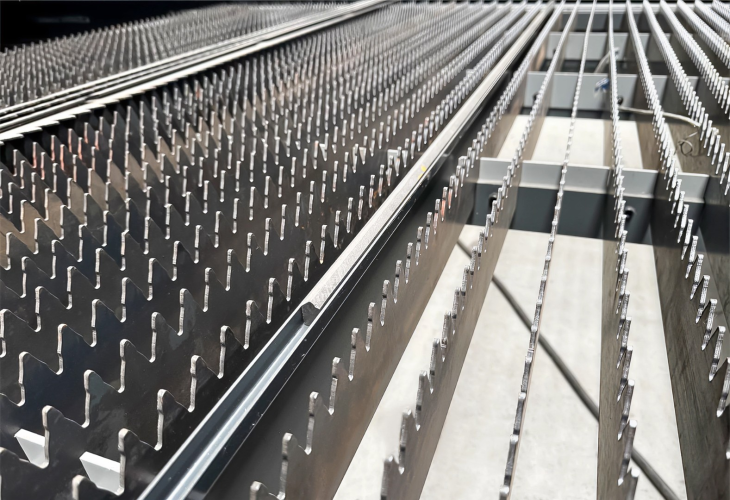

Высота ламелей нижней платформы на 45-50 мм выше высоты сменной направляющей, что позволяет удобно подцеплять тяжелые листы металла специальным оборудованием со стола.

Сменный стол под увеличенную грузоподъемность

С Wattsan вы забудете, что такое ремонт и простой станка

С Wattsan вы забудете, что такое ремонт и простой станка

Наблюдение за работой станка

  • На металлорезах Wattsan Hard в стандартной комплектации установлена система видеонаблюдения за работой станка.

    Две видео камеры работают в круглосуточном режиме:

    Камера №1 — транслирует работу станка внутри кабины оператору на монитор.

    Камера №2 — направлена на слежение за работой сменных столов, с помощью нее оператор может видеть работу станка «за кабиной»,  что обеспечивает как безопасность работы механизма (в случае смещения материала), так и безопасность других сотрудников на производстве.

Наблюдение за работой станка

Отдельные преимущества Wattsan Hard 4020 для резки листа

Интеллектуальная система станка
Wattsan Hard 4020 для резки листа

  • На металлорезах Wattsan Hard установлена система управления FSCUT 2000 S, она состоит из контроллеров и программного обеспечения CYPCUT.

    CYPCUT обеспечивает станок управлением последнего поколения. Ведет автоматический расчет времени обработки деталей. Упрощает расчет себестоимости продукции

Интеллектуальная система станка
  • Дистанционная диагностика неисправностей систем станка, сокращает время простоя, выездные расходы, связанные с сервисом оборудования и др.

    Nesting — инструмент автоматического расположения деталей на листе для уменьшения дистанции холостых переходов и сокращения отходов.

    Micro Joint — функция, оставляющая тонкие соединения в деталях, чтобы изделия не выпадали из листа и др.

Описание преимуществ Wattsan Hard 4020 для резки листа

Лазерный станок по металлу WATTSAN Hard 4020

Эргономичный дизайн удобный в эксплуатации

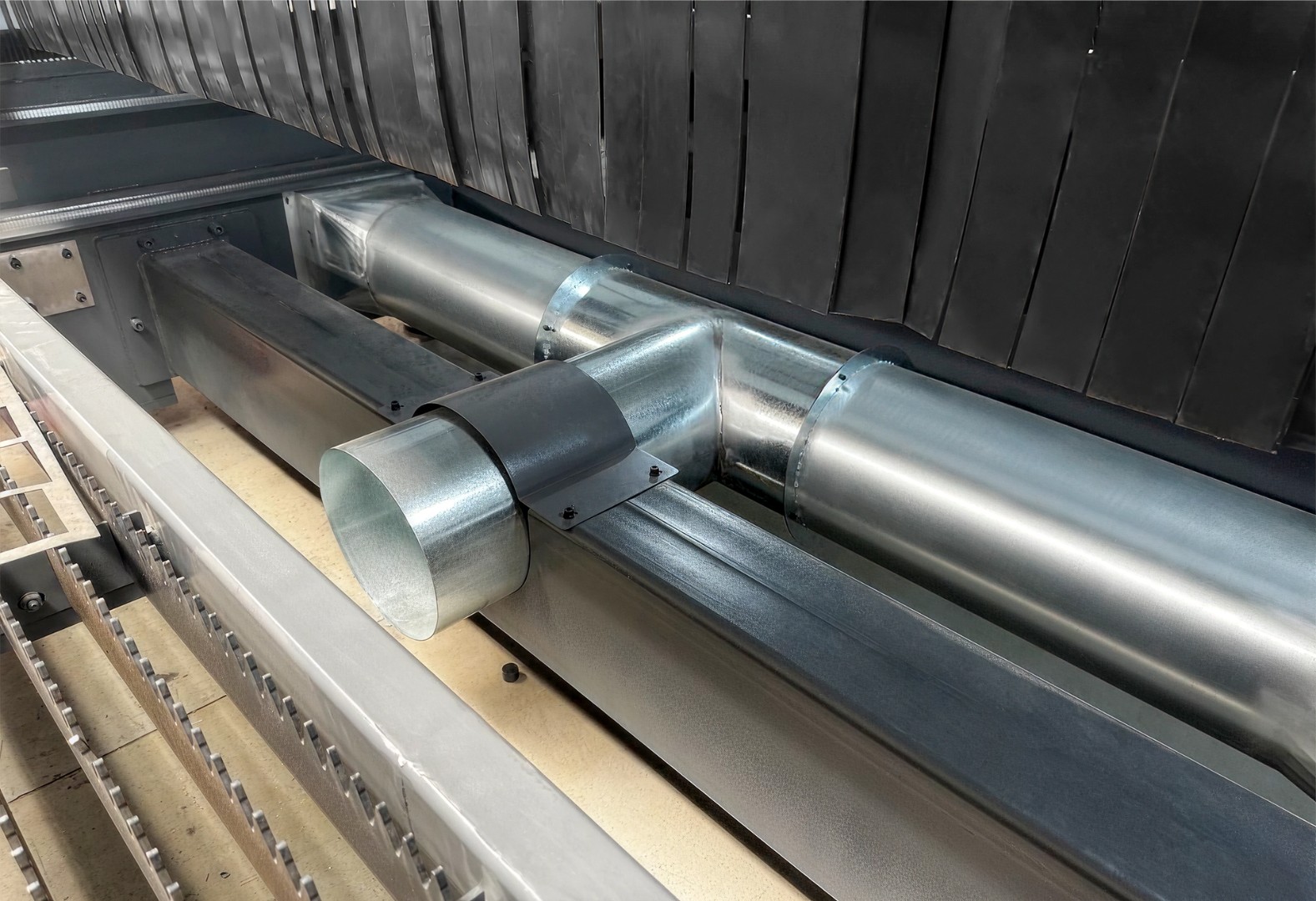

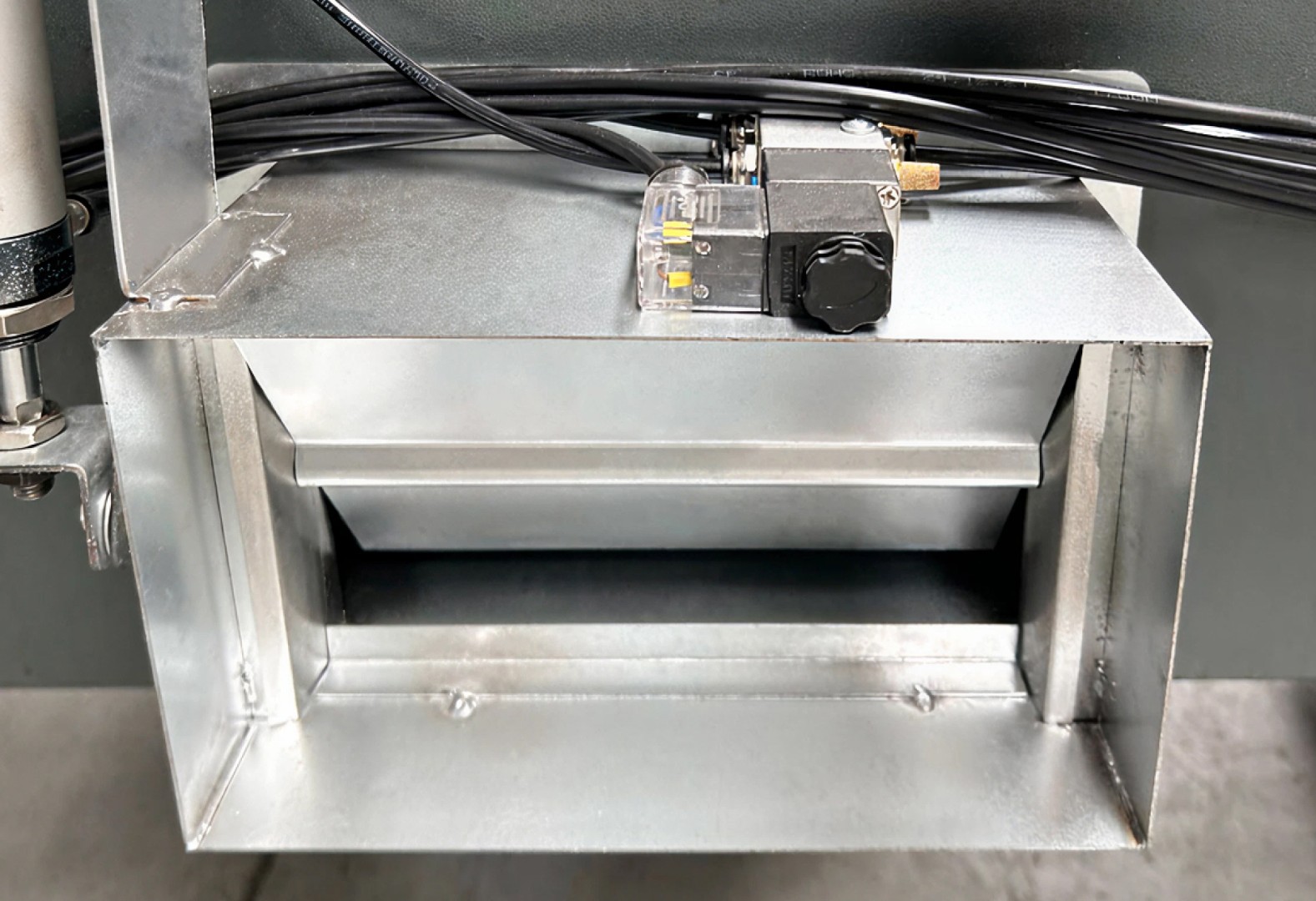

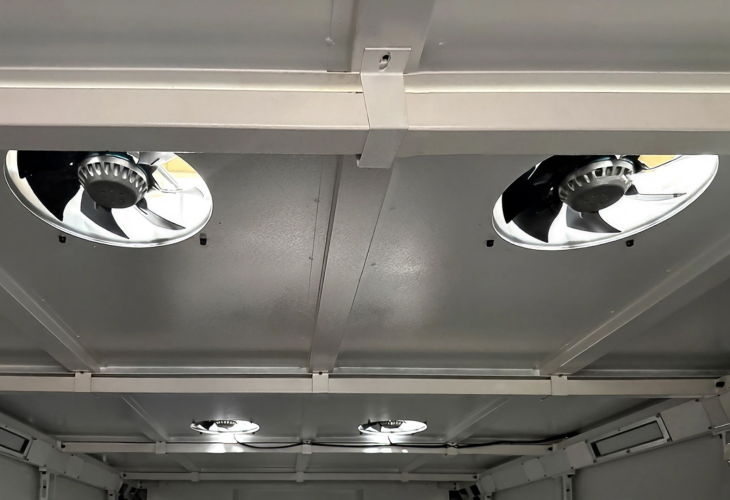

Полностью закрытая конструкция кабинетной защиты станка оснащена внутренней системой дымоудаления и фильтрации воздуха.

Позволяет не загрязнять воздух в производственном помещение и обеспечивает дополнительную безопасность операторам.

Смотровые окна оснащены защитными стеклами от отражения лазерного луча европейского стандарта СЕ.

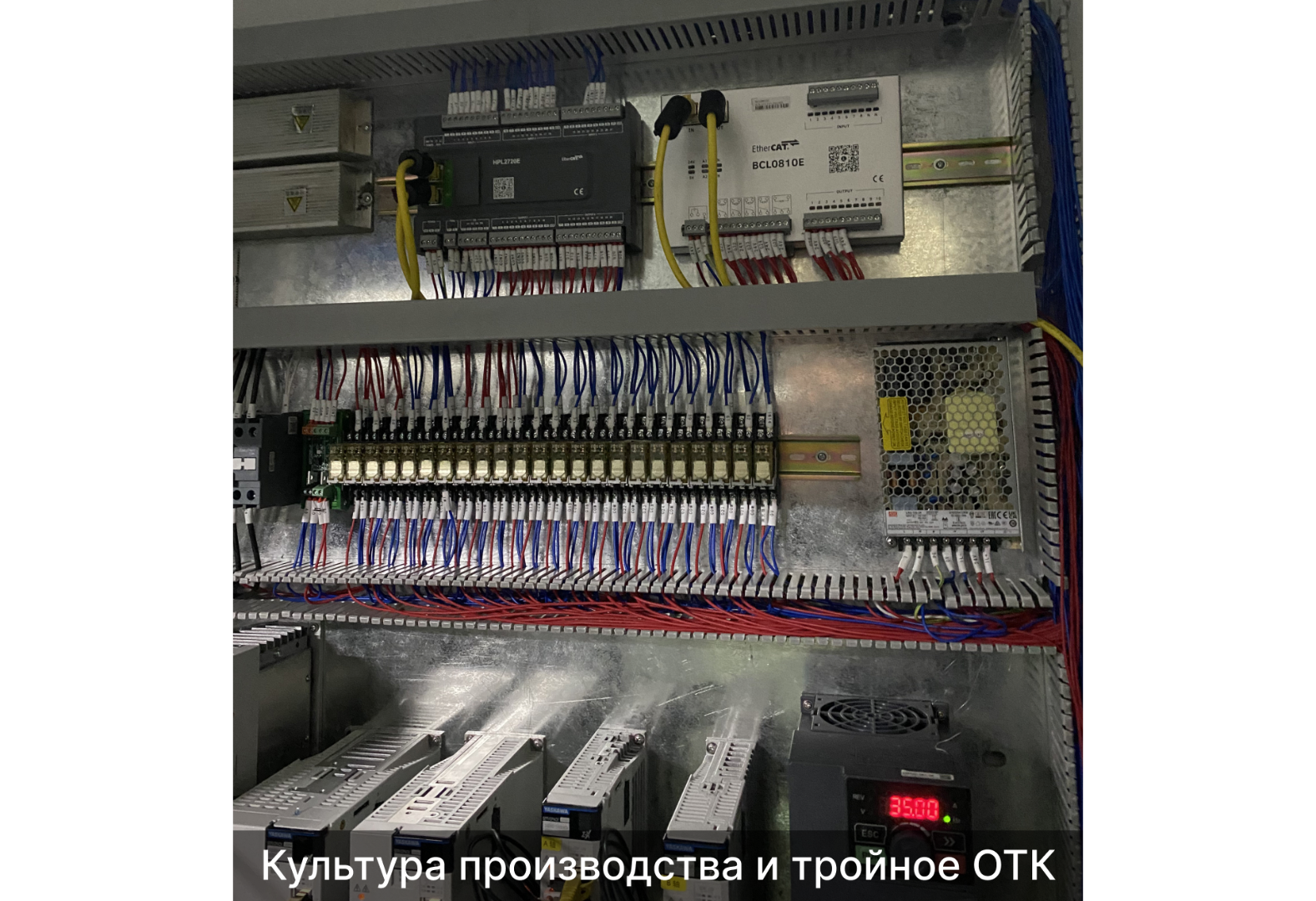

Отдельный шкаф с электрикой

Вся электрика Wattsan Hard находится в отдельном блоке рядом со станком.

Это дает возможность дополнительного соблюдения техники безопасности на производстве, содержания в чистоте электрических компонентов станка.

А также наличие свободного доступа к электрике вне зависимости от конструктивных особенностей металлорежущего оборудования.

Описание дополнительных преимуществ Wattsan Hard 4020 для резки листа

Тест драйв и сервис станка

Тест драйв и сервис станка

Если вы не можете посетить наше производство из-за удаленности, мы можем прислать образцы ваших изделий по почте, а также выслать видео с процессом их производства.

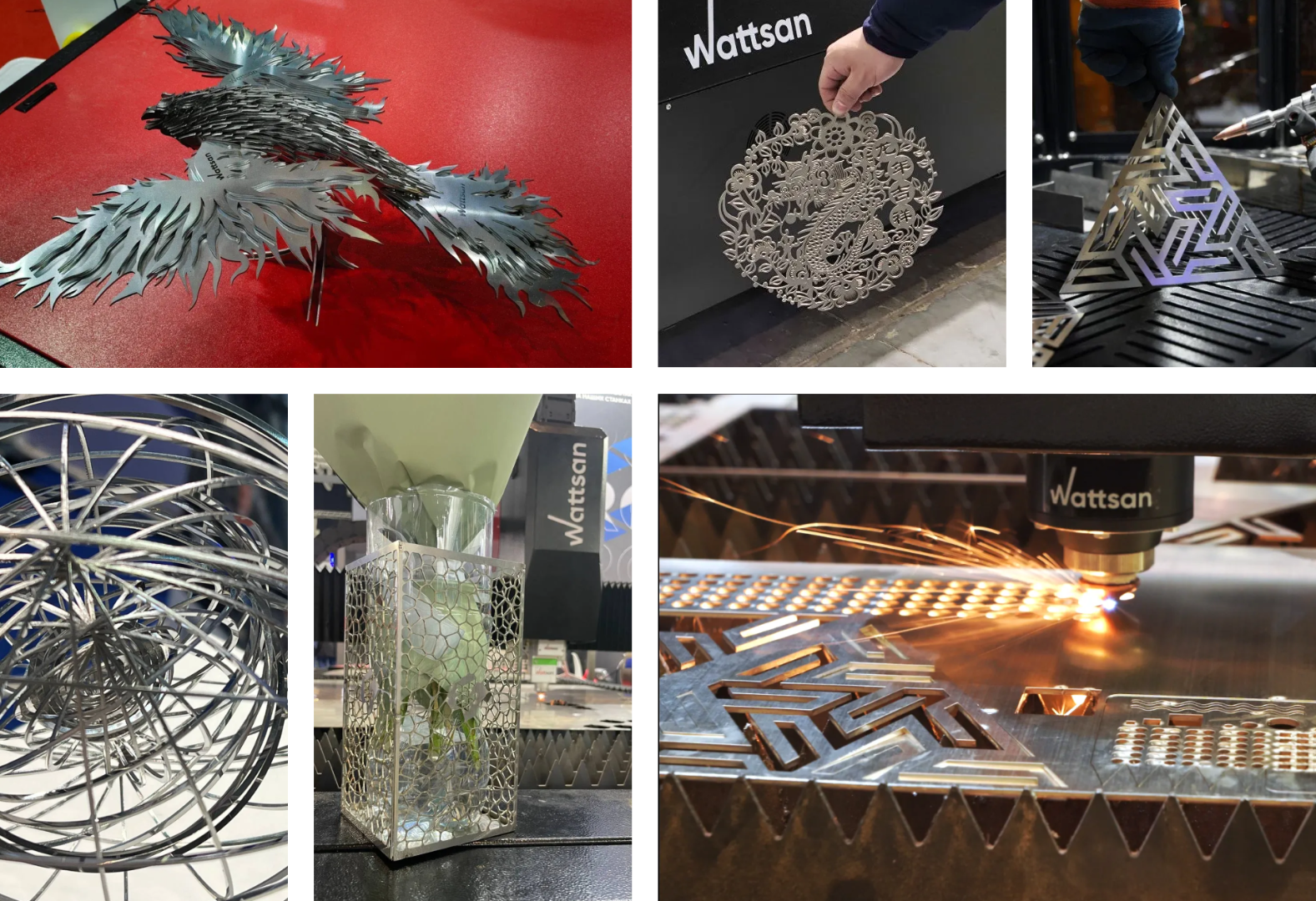

Вы увидите качество изделий, выполненных на станках Wattsan.

Это поможет оценить, как станок Wattsan решает вашу задачу и окончательно определиться с выбором оборудования.

Мы имеем в штате большое кол-во собственных высококлассных инженеров, специализирующихся на сервисе лазерного металлорежущего оборудования.

И гарантируем обеспечить вам бесплатную работу по пусконаладке и последующую пожизненную помощь в обслуживании металлорезов Wattsan.

Демонстрация наших станков в более 50 городах России или Online

Подберем оборудование для вашей задачи с учетом всех тонкостей.
80% клиентов выбирали оборудование благодаря нашей консультации.

  • Демо-залы
  • Выставки
  • Онлайн
  • У клиентов

Характеристики Wattsan Hard 4020 для резки листа

Габариты

Рабочее поле
2000х4000 мм
Габариты (ДхШхВ)
10731х3660х2435 мм
Вес
8000 кг

Механика

Мощность двигателей Z
750 Вт
Мощность двигателей XY
1300/3000 Вт
Редукторы
Планетарные NIDEC-SHIMPO / MOTOREDUCTEUR
Структура осей XY
Косозубая рейка LEAN, Направляющие 25 мм / 35 мм
Структура осей Z
Направляющие HIWIN 20 мм, ШВП 25 мм
Датчик высоты
Автоматический емкостный
Смазка
Автоматическая централизованная, полуавтоматическая
Макс. скорость перемещения

Калькулятор лазерной резки металла

120 м/мин
Макс. скорость работы
Зависит от толщины материала
Дополнительный газ
Кислород, азот, воздух, аргон
Защитная кабина
Да

Оптика

Лазерная голова
Precitec, Raytools
Мощность лазера
3 000 - 20 000 Вт

Станина

Станина
Сварная 15-18 мм

ПО

Программное обеспечение
FSCUT 2000S
Силовая электрика
Siemens
Точность репозиционирования
±0.02 мм
Система контроля высоты
BCS100
Тип концевых датчиков
Высокоточные индуктивные
Рабочая температура
10-40°C
Тип излучателя
IPG
Регулировка мощности лазера
Программная

Комплектация

Лазерный излучатель
1 шт
Лазерная голова
1 шт
Промышленная система охлаждения S&A
1 шт
Сопла
1 комплект
Защитные стёкла
1 комплект
Подкатные тележки
4 шт
Программное обеспечение
1 комплект
Редуктор азотный, кислородный
1 комплект
Шланги
1 комплект
Паспорт станка
1 шт

Порядок покупки

  • Выбор оборудования

    Вы вместе с нашим специалистом выбираете оборудование и обсуждаете комплектацию станка.

  • Заключение договора

    Согласовываем комплектацию станка и рассчитываем конечную стоимость оборудования.

  • Оплата

    Если вы покупаете оборудование со склада, то вносите 100% оплату. Если берёте «под заказ», то вносите аванс 50%, а остаток после поступления станка на склад.

  • Трёхэтапная проверка качества

    Оборудование проходит 3-х этапную проверку качества, сначала на заводе изготовителя в Китае, потом при поступлении на склад в России, и, наконец, перед отгрузкой в транспортную компанию.

  • Доставка или самовывоз

    Доставляем все в любую точку России. Гарантируем лучшую стоимость доставки по всей РФ и СНГ!

  • Пусконаладочные работы. В процесс...

    Сервис

    В процессе проведения пусконаладочных работ, оборудование распаковывается, устанавливается, инженер устанавливает ПО, проверяется работоспособность станка.

Часто задаваемые вопросы

  • Менеджер 1

    Все зависит от нагрузок. Будете эксплуатировать станок круглые сутки — готовьтесь менять расходные материалы часто. Работа в обычном щадящем режиме позволит вам экономить на обслуживании станка.

    Основной расход: газ, защитные стекла и электричество.

    Подробности вы можете узнать, позвонив мне: +7 (921) 184-35-35

  • Менеджер 2

    Да, мы поставляем все лазерное оборудование в Россию и страны Таможенного союза с китайских заводов, с которыми у нас подписаны долгосрочные договоры представительства. Наши специалисты контролируют все этапы производства и доставки.

  • Менеджер 3

    Максимальная толщина металлического листа для лазерной резки — 30 мм.

    А оптимальная — 3—4 мм. При такой толщине рез получается наиболее бюджетный, быстрый и качественный.

  • Менеджер 4

    Основной причиной поломок наших станков является непрофессиональный подход. Да и то в этом случае зачастую из строя выходят расходные материалы или механизмы, которые вы всегда можете у нас приобрести.

    По вопросам правильного обращения с нашими лазерными станками вы можете писать или звонить в нашу службу технической поддержки по единому телефону: +7 (800) 777-17-87.

  • Менеджер 5

    Да, можно. Если вы провели пусконаладочные работы правильно, то безусловно, это никак не отразится на гарантии вашего станка.

    Но в любом случае рекомендуем вам воспользоваться услугами профессионалов, ведь вы не только получаете профессиональный ввод в эксплуатацию, но и индивидуальное обучение работе на станке.
