Лазерный станок WATTSAN 1610 Duos conveyer

В связи с регулярным обновлением модельного ряда, станки могут отличаться от представленных на сайте
Система управления
Ruida RDC 6445G

Лазерный станок Wattsan 1610 Duos conveyer

Рабочее поле
1600x1000 мм
Мощность трубки
100-120 Вт
Скорость гравировки
до 500 мм/с
Скорость резки
до 500 мм/с
Точность позиционирования
0,03 мм
Все характеристики

Цена

989 000 ₽

814 000 ₽ под заказ

863 000 ₽

Описание Wattsan 1610 Duos conveyer

Продуман до мелочей

Продуман до мелочей

Среднеформатный лазерный станок WATTSAN 1610 Duos conveyer предназначен для потокового раскроя ткани, кожи, кожзама и других рулонных материалов.

Имеет универсальный размер рабочего поля 1600х1000, так как ширина большинства рулонов не превышает 155 см.

Скорость и большие объёмы производства - основные плюсы этого станка. Сочетания конвейерного стола и двух голов дают большую выработку.

Наш клиент уволил 12 раскройщиков  и нанял двух операторов станка работать 2/2, потому что со станком легко справляется один человек.

Скорость производства

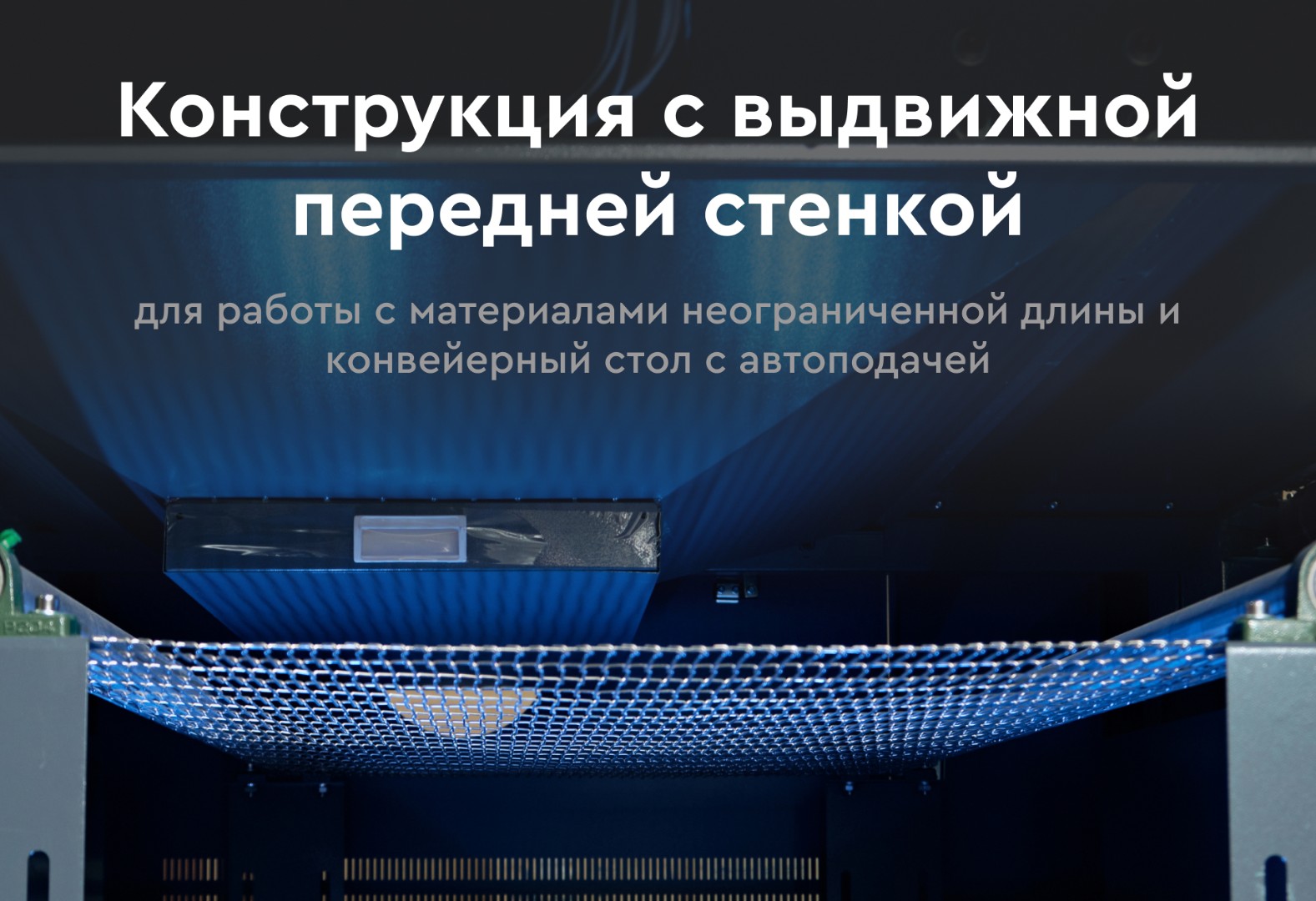

Важнейшим преимуществом станка 1610 DUOS CONVEYЕR является возможность работы с материалом неограниченной длины: конструкция оборудования позволяет снять переднюю стенку и использовать освободившееся пространство для сквозной резки.

С задней стороны станка на рулонодержателе висит рулон ткани.
Далее ткань автоматически распределяется по сетке конвейерного стола.

Конвейерный стол с автоподачей делает вашу работу практически беспрерывной!

Узнайте в чем уникальность  станков Wattsan

Узнайте в чем уникальность  станков Wattsan

Описание преимуществ Wattsan 1610 Duos conveyer

Надежная основа станка

Станок имеет рамную конструкцию. Рама снимает вибрации при работе станка, это особенно актуально во время гравировки, когда создается активная инерция.

Все рамы на станках Wattsan проходят термическую обработку, что гарантирует сохранение точности станка в течение нескольких лет.

Благодаря раме, станок служит в разы дольше, чем аналоги, что делает его уникальным на рынке РФ.

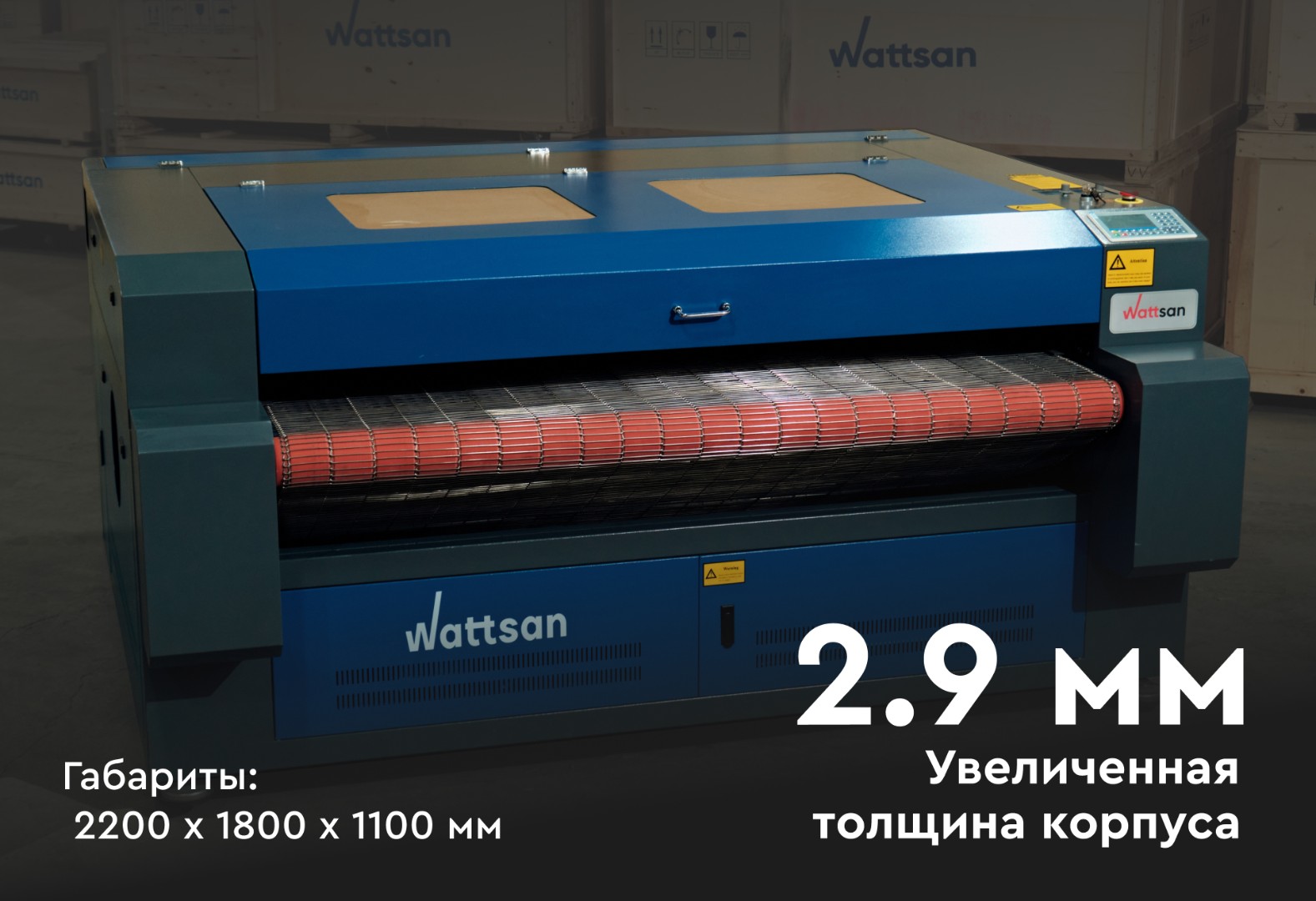

Увеличенная толщина корпуса

На станках Wattsan толщина корпуса составляет 2,7 мм и выше, в зависимости от размера станка. Помимо снижения вибраций, дополнительная толщина корпуса влияет на срок службы и исправную работу оборудования.

Увеличенная толщина корпуса

Безопасность оператора и качество изделий

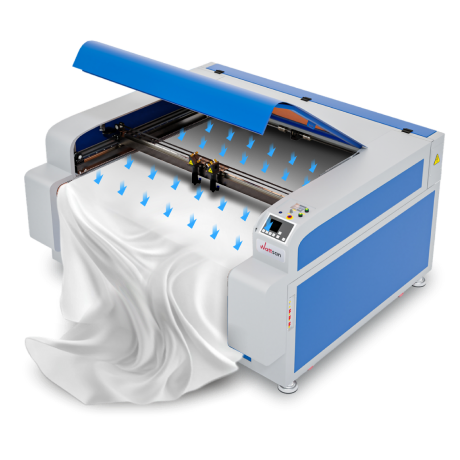

На данном станке используется конвейерный стол с автоподачей.

Покрытие стола выполнено из стальной сетки круглого сечения толщиной 2 мм. Поскольку раскрой ткани выполняется на малых мощностях, такое покрытие исключает отстрелы при работе.

Именно по этой причине на данном столе не рекомендуется резка фанеры или пластика (так как при неправильных настройках и высокой мощности, возможны отстрелы от стального покрытия).

Безопасность оператора и качество изделий

Чистота производства

Все станки Wattsan оборудованы воронкообразным контейнером для сбора продуктов резки.
Отсек предназначен для того чтобы решать несколько задач:

  • Легкодоступность деталей.
  • Защита механических частей станка от попадания сторонних продуктов.
  • Улучшение дымоудаления.
  • Повышение жесткости конструкции и веса станка.
Чистота производства

Усиленный портал

Портал значительно влияет на такие факторы, как:  точность станка, отсутствие вибраций, долговечность, скорость перемещения и инерционность оборудования.

Портал несет основную нагрузку во время работы, особенно во время гравировки или быстрых холостых перемещений. Порталы на лазерных станках Wattsan изготавливаются из алюминия толщиной 5мм и имеют дополнительные ребра жесткости, что обеспечивает долговечность работы.

Усиленный портал

Точность станка

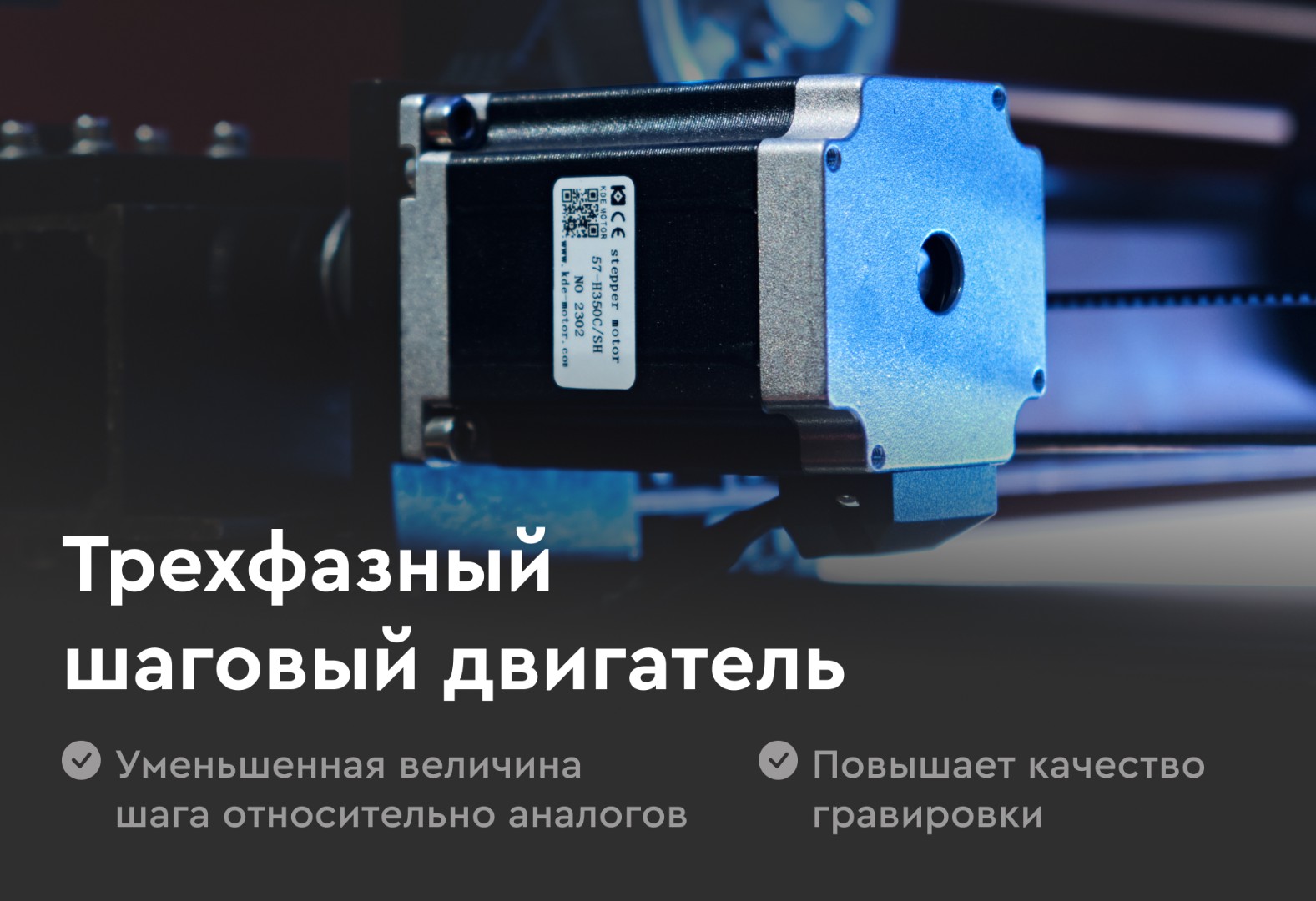

  • Трехфазные шаговые двигатели и ременные редукторы ⅓

    Мы специально заменили двухфазные шаговые двигатели на трехфазные. Это позволило уменьшить величину шага относительно аналогов и значительно увеличить качество гравировки, а также улучшить плавность хода, что особенно актуально при резке акрила и толстой фанеры.
    Как правило, данные двигатели служат у клиентов от трех лет и более, благодаря своей исключительной надежности.

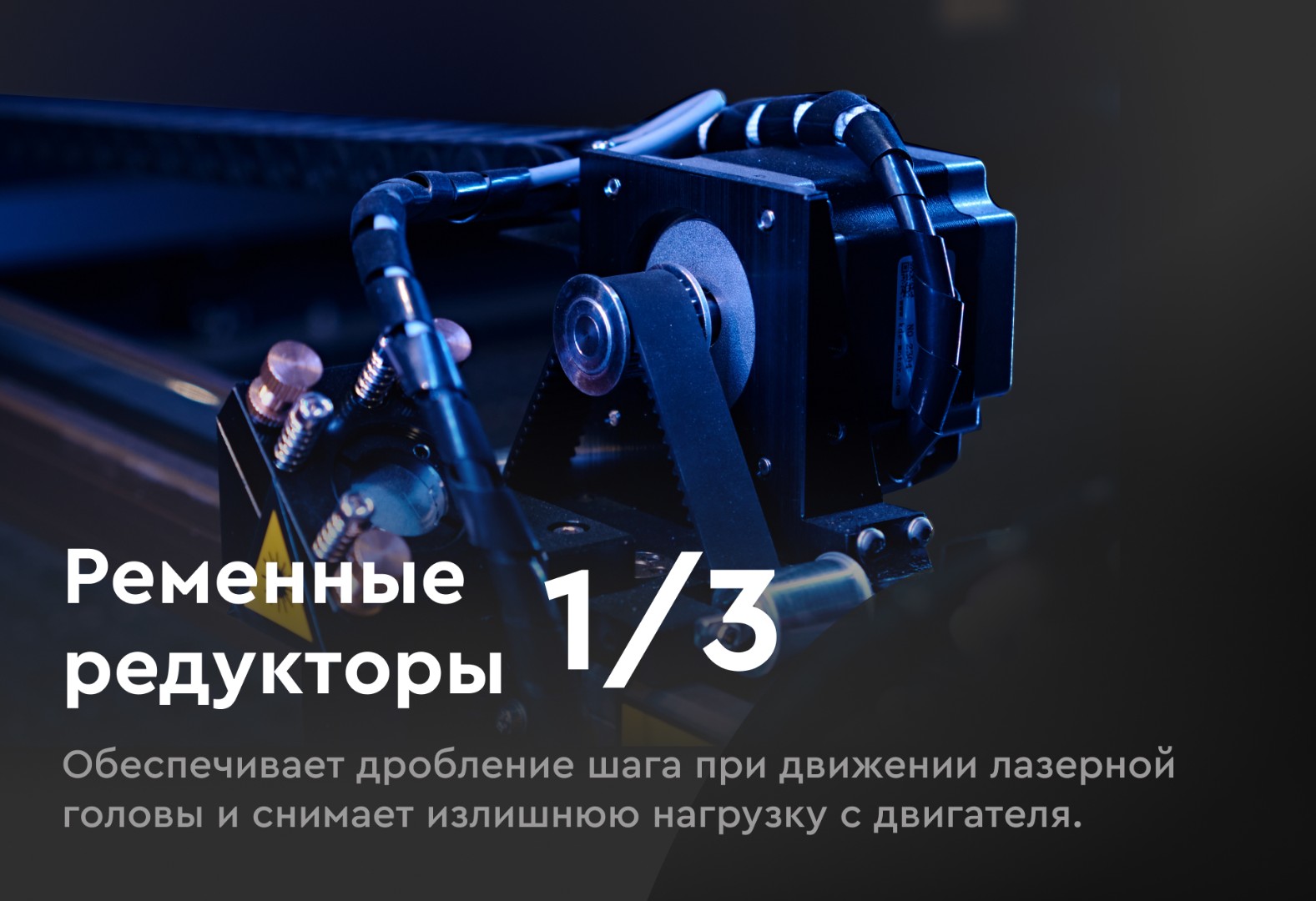

    На станках установлены ременные редукторы 1/3. Это соотношение предназначено для дробления шага при движении лазерной головы и снятия излишней нагрузки с двигателя.

На Wattsan используется только ремень 3M. Он имеет более крупный зуб, не подвержен перегреванию и, как следствие, растяжению, дольше изнашивается.

Точность станка

Отдельные преимущества Wattsan 1610 Duos conveyer

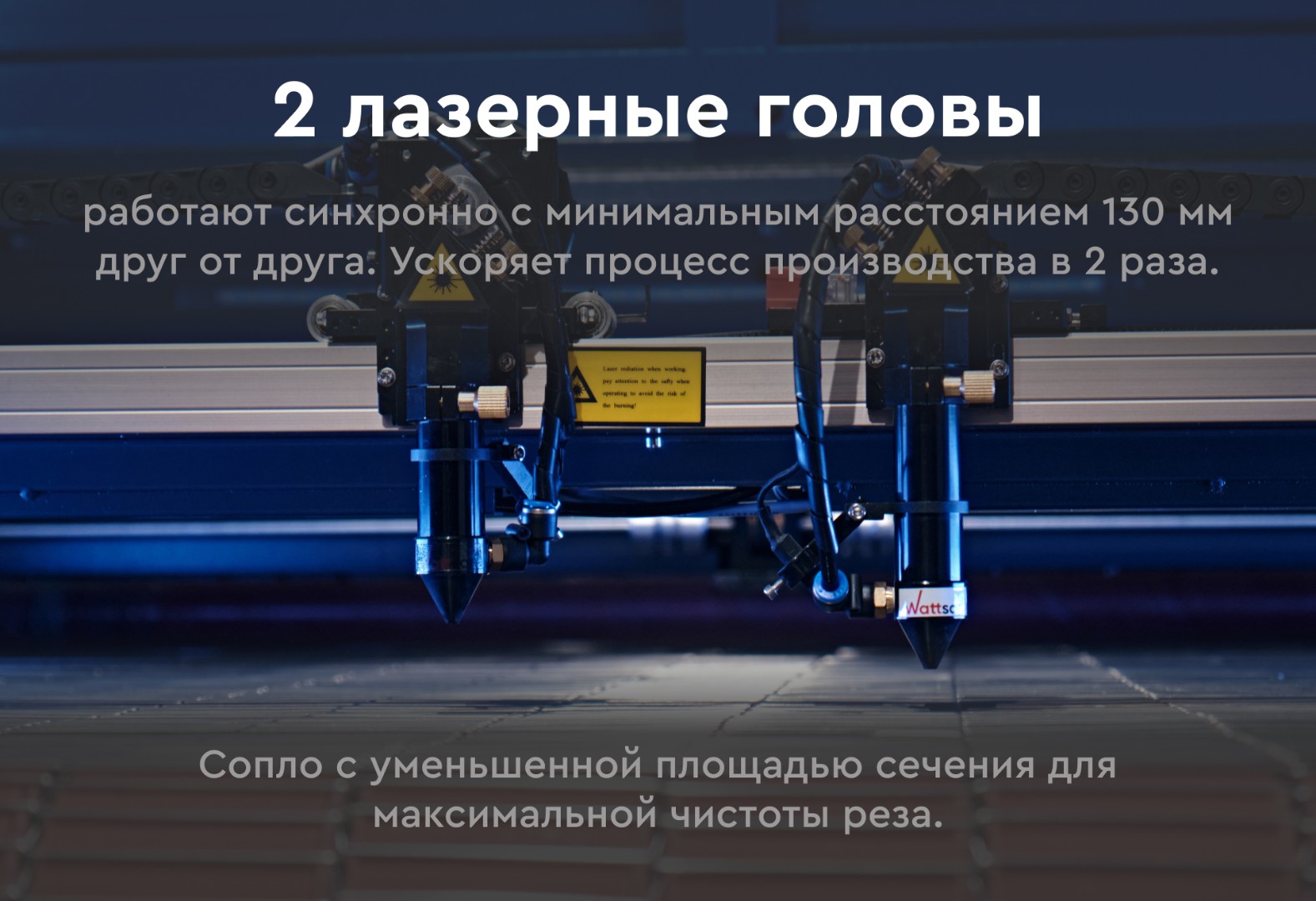

Две рабочие головы
Wattsan 1610 Duos conveyer

  • Две головы работают синхронно с минимальным расстоянием 130 мм друг от друга и это ускоряет процесс производства серийной продукции в 2 раза.

Две рабочие головы
  • На каждую голову приходится отдельная лазерная лазерная трубка Lasea F6 мощностью 130—150 Вт и это позволяет без труда работать на самых высоких скоростях.

Индуктивные датчики
Wattsan 1610 Duos conveyer

  • Индуктивные датчики

    На многих станках до сих пор используются механические или магнитные датчики старого образца с расстоянием срабатывания 2 мм, что приводит к соприкосновению механических частей с конструкцией станка и их смещение.

Индуктивные датчики

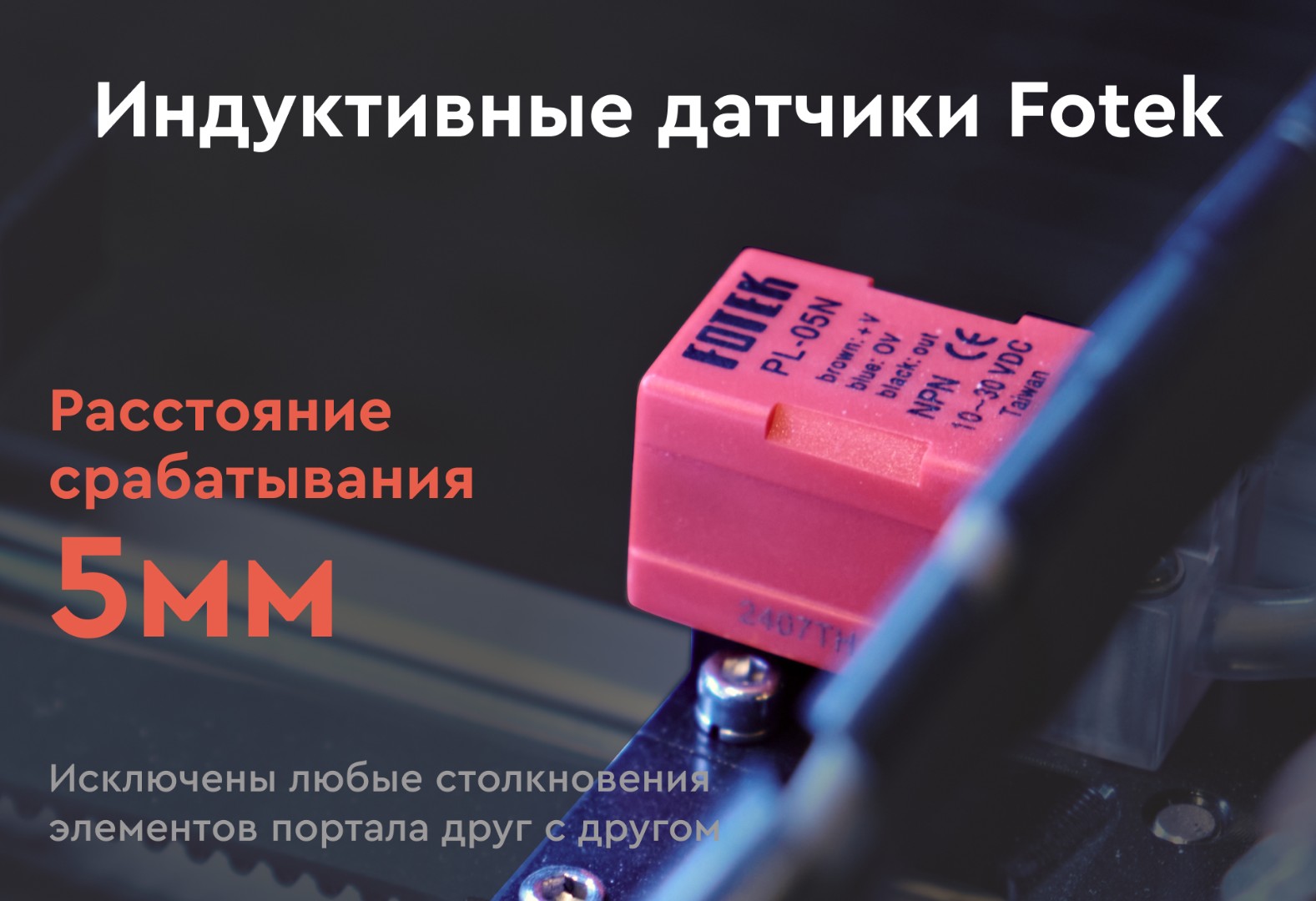

  • Fotek

    На станках Wattsan используются индуктивные датчики Fotek,с расстоянием срабатывания 5 мм, что исключает любое столкновение элементов портала друг с другом.

Описание преимуществ Wattsan 1610 Duos conveyer

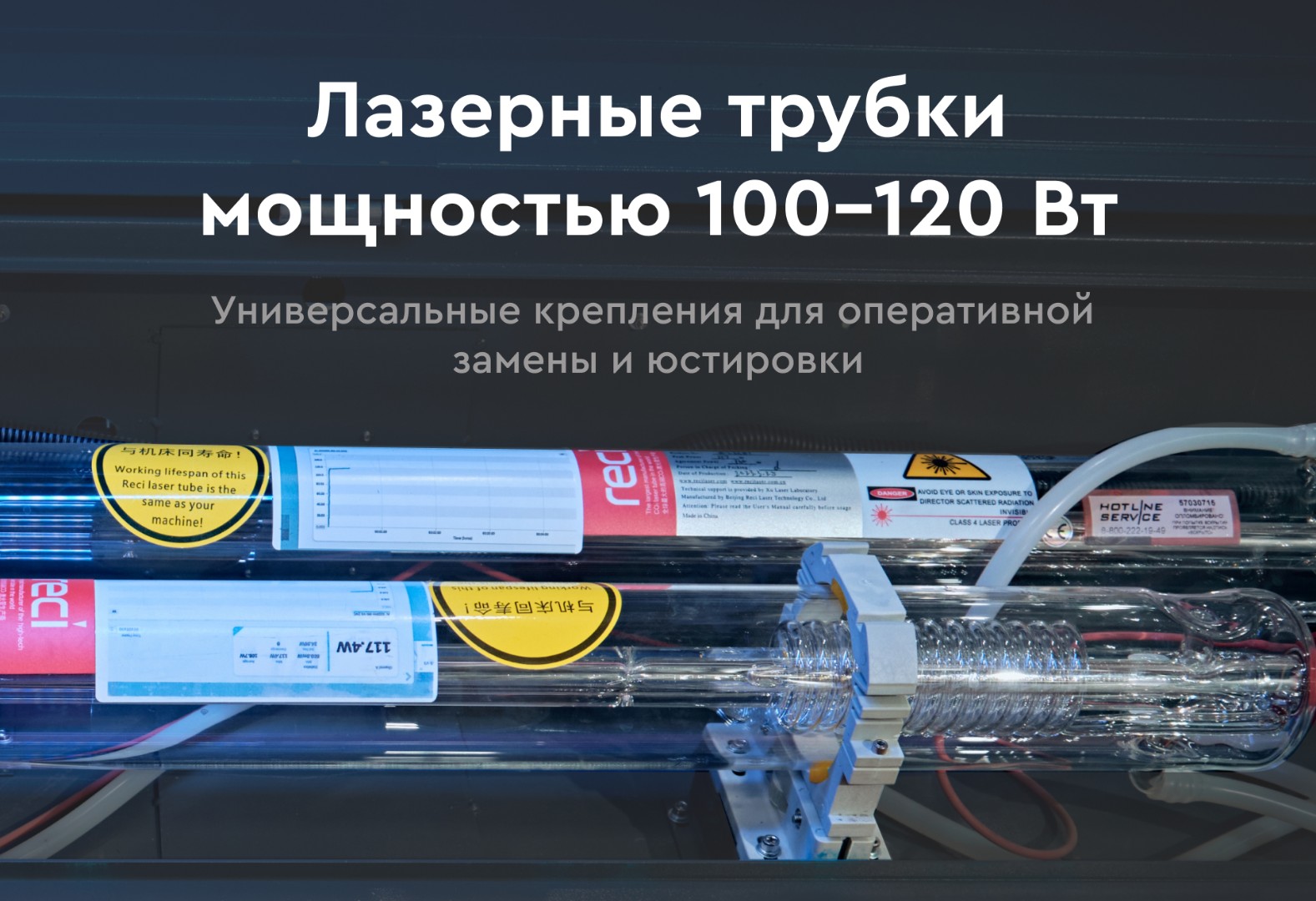

Удобство юстировки

Две трубки станка позиционированы в разные стороны. Как правило, они имеют продолжительный срок службы, потому что работа с тканями - это работа на низкой мощности.

Для вашего удобства мы установили универсальные крепления для лазерных трубок, которые оборудованы регулировочным винтом и измерительной шкалой, что позволяет производить их быструю замену и оперативно осуществлять юстировку станка.

Европейское качество по доступной цене

Европейское качество по доступной цене

Чистота реза

  • Сопло

    Сопло с уменьшенной площадью сечения гарантирует максимально чистый рез на всех типах материалов, особенно, на коже. Что позволяет избегать вторичной обработки материала при использовании стандартного компрессора. Благодаря усиленным соединениям шлангов, конструкция предусматривает использование более
    мощного компрессора.

    Сопла поставляются в двух модификациях, для гравировки и резки.

Сила бренда WATTSAN — накопленный опыт и технологии

Чистота реза

Описание преимуществ Wattsan 1610 Duos conveyer

Лазерный станок WATTSAN 1610 Duos conveyer

Запас прочности

В большинстве лазерных станков, трубки прикреплены к соплу без дополнительного крепления или же трубка зажимается хомутом, что вызвано использованием слабого компрессора в стандартной комплектации, и не рассчитано на давление больше двух атмосфер.

В станках Wattsan используются не силиконовые трубки, а полиуретановые. А крепление к соплу выполнено в виде вкручиваемой резьбы, что и называется воздушным коннектором.

Полиуретановые трубки позволяют работать с давлением до 6 атмосфер, а предельная нагрузка на разрыв составляет 8 атмосфер.

Cыпучие ткани — не проблема!

Отдельная боль всех раскройщиков — это ткани с высокой сыпучестью, например органза.

При раскрое лазером, синтетическая ткань сразу прижигается и это предотвращает ее дальнейший роспуск.

Т.е вам не нужна дополнительная обметка или обработка ткани, вы сразу можете работать с материалом дальше: шить, вышивать или делать аппликации.



С лазерным станком вы получаете новые возможности по раскрою ткани любой сложности!

Описание дополнительных преимуществ Wattsan 1610 Duos conveyer

Забудьте о ручной рубке меха

Крупные производства при работе с тканями используют рубку. Однако мех никогда не рубится, т.к. это всегда будет видно при пошиве, особенно на длинном ворсе.

Также, при рубке ворса и меха, отдельная проблема - это уборка помещения, потому что ворс летит во все стороны.

Поэтому раскрой меха часто производят вручную.

С лазерным станком вы разом решаете сразу обе проблемы. На лазерном станке луч будет прорезать только основу, не затрагивая мех.

Демонстрация наших станков в более 50 городах России или Online

Подберем оборудование для вашей задачи с учетом всех тонкостей.
80% клиентов выбирали оборудование благодаря нашей консультации.

  • Демо-залы
  • Выставки
  • Онлайн
  • У клиентов

Характеристики Wattsan 1610 Duos conveyer

Габариты

Рабочее поле
1600x1000 мм
Сквозной стол
Да

Механика

Скорость гравировки
до 500 мм/с
Скорость резки
до 500 мм/с
Охлаждение
Водяное
Рабочий стол
conveer
Двигатели
Шаговые двигатели (трехфазные)
Перемещение
Линейные направляющие PMI 15 мм

Оптика

Мощность трубки
100-120 Вт
Точность позиционирования
0,03 мм
Лазерная трубка
Lasea F4
Срок службы лазерной трубки
6000 ч
Линза
ZnSe D20 f50
Зеркала
D25
Мин. размер гравировки буквы
1,5x1,5 мм

ПО

Система управления
Ruida RDC 6445G
Потребляемая мощность
1200 Вт
Блок розжига
HY-T150-HX
Драйверы ШД
3DM580 (2)
Электропитание
220 В
Поддерживаемые графические форматы
AI, DXF, PLT, PDF, BMP, GIF, JPEG, PNG
Интерфейс подключения
LAN, USB-кабель, USB-накопитель
Программное обеспечение
RD Works

Дополнительные

Вторая рабочая голова
1

Комплектация

USB кабель
1 комплект
Кабель питания
1, 1 шт
Силиконовые трубки
6 шт
Гофры (ПВХ армированные)
1 шт
Инструкции и паспорта
1 комплект
Лазерный станок
1 шт
Лазерная трубка
2 шт
Программное обеспечение
1 комплект
Водяная помпа
2 шт
Воздушный компрессор
2 шт
Вытяжка
1 шт

Порядок покупки

  • Выбор оборудования

    Вы вместе с нашим специалистом выбираете оборудование и обсуждаете комплектацию станка.

  • Заключение договора

    Согласовываем комплектацию станка и рассчитываем конечную стоимость оборудования.

  • Оплата

    Если вы покупаете оборудование со склада, то вносите 100% оплату. Если берёте «под заказ», то вносите аванс 50%, а остаток после поступления станка на склад.

  • Трёхэтапная проверка качества

    Оборудование проходит 3-х этапную проверку качества, сначала на заводе изготовителя в Китае, потом при поступлении на склад в России, и, наконец, перед отгрузкой в транспортную компанию.

  • Доставка или самовывоз

    Доставляем все в любую точку России. Гарантируем лучшую стоимость доставки по всей РФ и СНГ!

  • Пусконаладочные работы. В процесс...

    Сервис

    В процессе проведения пусконаладочных работ, оборудование распаковывается, устанавливается, инженер устанавливает ПО, проверяется работоспособность станка.
